| 材質 | 不銹鋼 |
|---|---|
| 工作溫度 | 常溫 |
| 工作壓力 | 1公斤以上 |
| 規格 | 1/4 3/8 1/2 3/4 |
| 介質 | 液體 |
| 適用范圍 | ●陽極處理●混合●電渡●污泥處理●涂漆●剝離●電導●磷酸鹽化 |
| 安裝型式 | （DN10）316,1寸304,1/2（DN15）316,1寸316,3/8（DN10）304,3/4（DN20）316,1/4（DN8）304,1/4（DN8）316 |
| 型號 | XR-1/4-SS |
| 加工定制 | 否 |
設計特性：

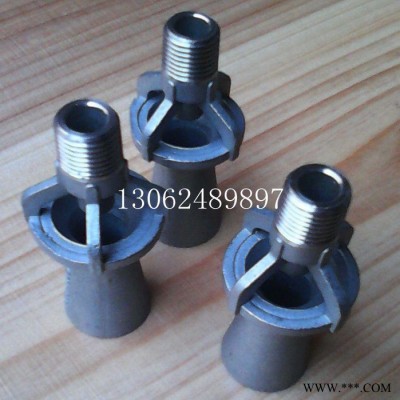

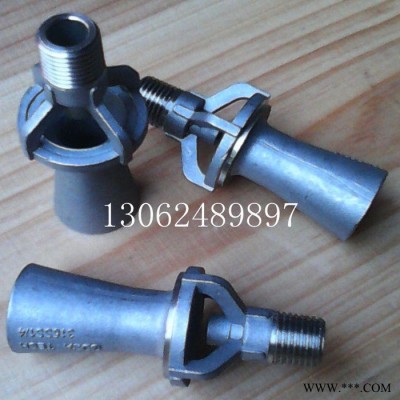

混流噴嘴又稱液體容器混合器，是根據Berboulli射有引力原理，用合理的幾何曲面參數設計面成，能形成大流量的循環，具有防止堵塞的噴射孔。當高速的液體經過噴嘴時帶動發其周圍的液體進入噴射形成循環，這部分液體與泵出的溶液混合從而提高了循環的溶液總量，噴嘴能產生4:1 的流率比率，所以裝有混流噴嘴的小型泵能用于大容量的流體循環，而節省各方面的能耗。
混流噴嘴的排布：
在大型溶液槽中，環形排布比單一排布有更高的混合效率。噴嘴應盡可能的安置于容器底部以達最大的流通率。
混流噴嘴能使小型泵的循環流率提高4：1的比率，有效防止沉淀，實現溶液的均勻混合。
混流噴嘴是根據Berboulli射流引力原理，采用合理的幾何曲面參數設計而成，它和泵、管路一起共同構成完整的液體噴射攪拌系統。
工作時，液體在泵壓力作用下進入混流噴嘴并達到高速運動，通過流體動量交換，在引導口周圍形成低壓區域，由于區域的壓力差以及液動量作用于被吸引液體，使之高速工作射流和被吸引流體共同以1：4流體輸量進入混合擴散段噴射出來，達到溶液無空氣混合攪拌.
■ 實現溶液無空氣混合攪拌,減少溶液氧化分解
■ 強化溶液循環紊流運動,提高溶液混合效果
■ 促進溶液均勻度,提高工件表面處理質量 工件表面處理質量
材料特性
混流噴嘴采用不銹鋼壓鑄成型，具有極好的耐化學物質腐蝕和耐老化性能，耐高溫高壓。
外型尺寸
型號 | 入口 | L(毫米) | D(毫米) | d(毫米) |
G40 | 1/4 | 98 | 50 | 32 |
G80 | 3/8 | 112 | 55 | 36 |
G110 | 3/4 | 168 | 75 | 52 |
性能數據
噴嘴 | 入口 | 輸出流量(升/每分鐘) | ||||
1.0巴 | 1.5巴 | 2.0巴 | 3.0巴 | 4.0巴 | ||
G40 | 1/4 | 20 | 25 | 30 | 38 | 45 |
G80 | 3/8 | 40 | 50 | 58 | 74 | 88 |
G110 | 3/4 | 60 | 72 | 84 | 104 | 118 |
