| 包裝 | 覆膜 |
|---|---|
| 測量范圍 | 0-100000m3/h |
| 產地 | 福建廈門 |
| 工作溫度 | 120℃ |
| 工作壓力 | 4MPa |
| 公稱通徑 | 3-3000mm |
| 類型 | 電磁流量計 |
| 適用介質 | 液體 |
| 執行質量標準 | 國標 |
| 品牌 | 廈門精川 |
| 型號 | JCEF |
| 加工定制 | 是 |
| 特性級別 | 耐高溫 |
| 質量認證 | ISO9001 |
JCEF型檢測旋渦信號有5種方式。
1）用設置在旋渦發生體內的檢測元件直接檢測發生體兩側差壓；
2）旋渦發生體上開設導壓孔，在導壓孔中安裝檢測元件檢測發生體兩側差壓；
3）檢測旋渦發生體周圍交變環流；
4）檢測旋渦發生體背面交變差壓；
5）檢測尾流中旋渦列。
根據這5種檢測方式，采用不同的檢測技術（熱敏、超聲、應力、應變、電容、電磁、光電、光纖等）可以構成不同類型的VSF。
檢測元件把渦街信號轉換成電信號，該信號既微弱又含有不同成分的噪聲，必須進行放大、濾波、整形等處理才能得出與流量成比例的脈沖信號。
紙廠電鍍污水流量計測量介質流速、儀表量程與口徑 測量一般的介質時，渦街流量計的滿度 流量可以在測量介質流速0.5—12m/s范圍內 選用，范圍比較寬。選擇儀表規格(口徑)不一 定與工藝管道相同，應視測量流量范圍是否 在流速范圍內確定，即當管道流速偏低，不能滿足流量儀表要求時或者在此流速下測量準 確度不能保證時，需要縮小儀表口徑，從而提 高管內流速，得到滿意測量結果.

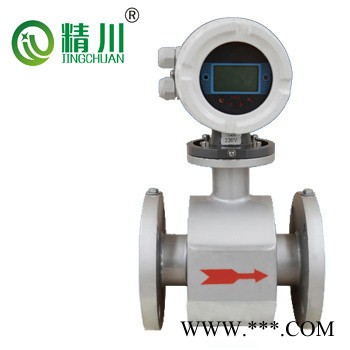

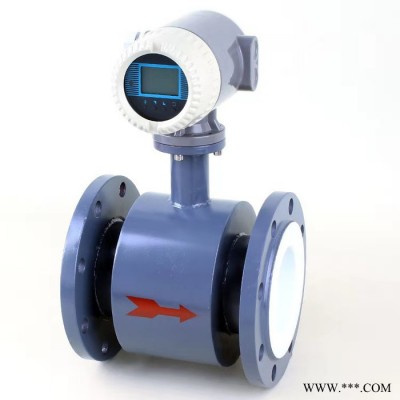

一、JCEF型電鍍污水流量計 法蘭式電鍍污水流量計 紙廠電鍍污水流量計概述：
JCEF型電磁流量計由傳感器和轉換器兩部分構成。它是基于法拉第電磁感應定律工作的，用來測量電導率大于5μS/cm導電液體的體積流量，是一種測量導電介質體積流量的感應式儀表。除可測量一般導電液體的體積流量外，還可用于測量強酸強堿等強腐蝕液體和泥漿、礦漿、紙漿等均勻的液固兩相懸浮液體的體積流量。廣泛應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理，水利建設、河流疏浚等領域的流量計量。
二電鍍污水流量計產品特點
1.全數字量處理，抗干擾能力強，測量可靠，精度高、流量測量范圍可達150：1 2.超低EMI開關電源，適用電源電壓變化范圍大，抗EMI性能好。 3.采用16位嵌入式微處理器，運算速度快, 精度高，可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功耗低。4.采用SMD器件和表面貼裝（SMT）技術，電路可靠性高。 5.管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。 6.在現場可根據用戶實際需要在線修改量程。 7. 測量結果與流速分布，流體壓力，溫度、密度、粘度等物理參數無關。 8. 高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，易學易懂。 9. 具有RS485、RS232、Hart和Modbus等數字通訊信號輸出。（選配） 10. 具有自檢與自論斷功能。 11. 小時總量計錄功能，以小時為單位記錄流量總量，適用于分時計量制（選配） 12.內部具有三個積算器可分別顯示正向累計量反向累計量及差值積算量，內部設有不掉電始終，可記錄16次掉電時間。（選配）
13. 紅外手持操作器，115KHZ通訊速率，遠距離非接觸操作轉換器所有功能（選配）
三、 JCEF型電鍍污水流量計 法蘭式電鍍污水流量計 紙廠電鍍污水流量計應用領域： 由于電磁流量計有其獨特的有點，因此被廣泛應用于化工化纖、食品、造紙、制糖、礦冶、給排水、環保、水利水工、鋼鐵、石油、制藥等工業領域中，用來測量各種酸堿鹽溶液、泥漿、礦漿、紙漿、煤水漿、玉米漿、纖維漿、糧漿、石灰乳、污水、冷卻原水、給排水、鹽水、雙氧水、啤酒。麥汁、各種飲料、黑液、綠液等導電液體介質的體積流量。
四、 JCEF 法蘭式JCEF型安裝：
廈門精川紙廠電鍍污水流量計在自來水廠測量自來水現場:
