| 重量 | 2360kg |
|---|---|
| 安裝方式 | 立式 |
| 刀具數量 | 6 |
| 定位精度 | ±0.05 |
| 動力類型 | 機械傳動 |
| 類型 | 復合加工中心 |
| 售后服務 | 保修一年 |
| 主電機功率 | 12kw |
| 主軸轉速范圍 | 0-24000rpm |
| 界面語言 | 中文 |
| 是否庫存 | 是 |
| 作用對象 | 工業鋁合金型材 鋁型材等 |
| 適用行業 | 工業鋁型材加工 門窗幕墻型材加工等 |
| 布局形式 | 立式 |
| 品牌 | 明美數控 |
| 型號 | LCJG3-CNC-6000 |
| 加工定制 | 是 |

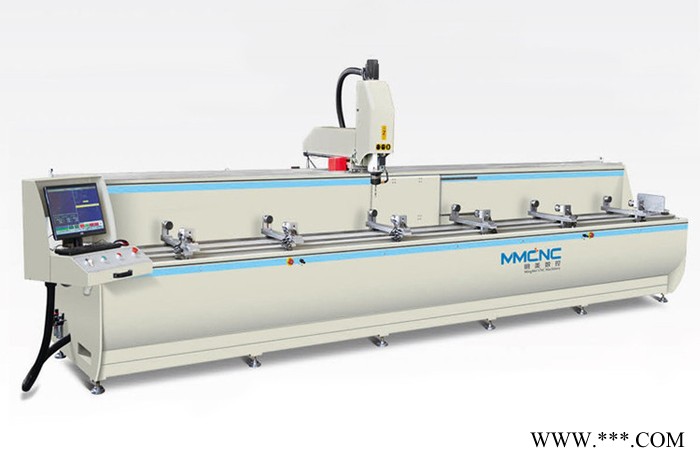

上海 明美LCJG3-CNC-6000 鋁型材數控加工中心三軸數控加工中心 鋁型材汽車防撞梁加工中心 工業鋁型材
加工設備

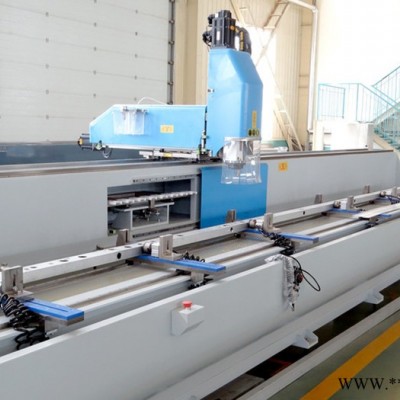

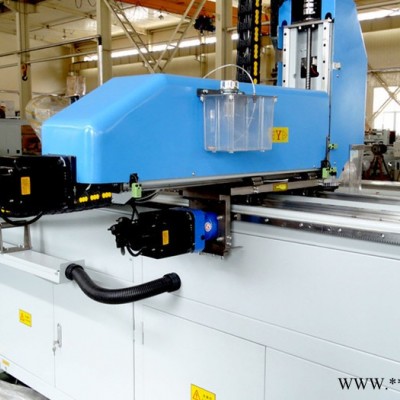

車間實景拍攝
上海 明美LCJG3-CNC-6000 鋁型材數控加工中心三軸數控加工中心 鋁型材汽車防撞梁加工中心 工業鋁型
材加工設備
特點：
·適用于工業鋁合金型材、門窗、幕墻鋁合金型材的圓孔、槽孔、鎖孔、異型孔
等以及鋁型材的銑削、倒角、等工序的加工。
·主軸采用意大利風冷電主軸，功率9KW,轉速0～24000r/min。精度高、安全性好、可靠性高。
·采用臺灣新代CNC數控系統。配備專業CAD-CAM編程軟件。自動轉換加工G代碼，操作簡單，效率快、
勞動強度低。
·運動副全部采用進口導軌、滑塊，X軸采用高精度斜齒輪、斜齒條傳動，Y軸、Z軸采用高精度滾珠絲杠
傳動。傳動平穩，有效增加整機精度。
·內置刀庫可容8把刀具，采用刀柄為ISO30標準，安全可靠。

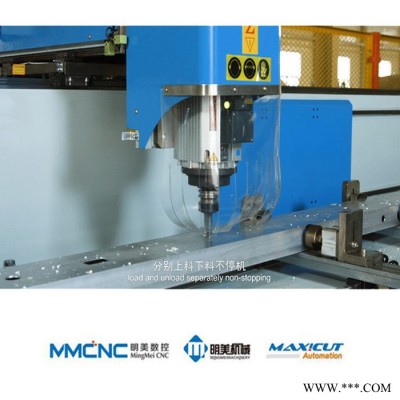

·雙定位設計，分別上料下料不停機，大幅度增加加工效率。
·采用手動泵供油系統，刀具采用系統控制噴霧冷卻裝置。
機床主要部件采用鋼結構全部經過時效處理。
主要參數：
| 電源 | 380V 50Hz |
| 總功率 | 12Kw |
| 電主軸功率 | S6：9KW,S1：7.5KW, |
| 工作壓力 | 0.5～0.8MPa |
| 轉速 | 0-24000rpm |
| X軸行程 | 6000mm |
| Y軸行程 | 500mm |
| Z軸行程 | 350mm |
| X軸速度 | 50000mm/min |
| Y軸、Z軸速度 | 15000mm/min |
| 刀庫 | 6刀位 |
| 夾具形式 | 氣動夾具 6組 |
| 外形尺寸 | 長7100mm×寬1600mm×高2200mm |
| 重量 | 約2360kg |
主要元件配置表
| 序 號 | 原 氣 件 名 稱 | 品 牌 | 品牌地 |
| 1 | 數控系統 | 新代 | 臺灣 |
| 2 | 直線導軌副 | 上銀 | 臺灣 |
| 3 | 顯示屏 | 新代 | 臺灣 |
| 4 | 按鈕是·低壓電器 | 施耐德 | 法國 |
| 5 | 直線軸承 | KSL | 韓國 |
| 6 | 軸承 | SKF | 瑞士 |
| 7 | 滾珠絲杠 | ABBA | 臺灣 |
| 8 | 氣缸 | 華通 | 山東 |
| 9 | 電磁閥 | 亞德客 | 臺灣 |
| 10 | 主軸電機 | 歐力9KW/昌盛 | 意大利/江蘇 |
| 11 | 氣管 | 油順 | 臺灣 |
| 12 | 接近開關 | 托尼克斯 | 韓國 |
| 13 | 油水分離器 | 亞德客 | 臺灣 |
| 14 | 齒條 | 斯迪博格 | 德國 |
| 15 | 減速機 | 紐格爾 | 臺灣 |
| 16 | 伺服電機 | 邁信 | 武漢 |
| 17 | 變頻器 | 臺達 | 臺灣 |
