| 產地 | 山東 |
|---|---|
| 控制方式 | 數控 |
| 類別 | 銑鉆中心 |
| 適用范圍 | 適用于工業鋁合金型材、門窗、幕墻鋁合金型材的圓孔、槽孔、鎖孔、異形孔等以及鋁型材的銑削、倒角、平面 |
| 新舊程度 | 全新 |
| 重量 | 1400 |
| 執行質量標準 | 國標 |
| 是否庫存 | 是 |
| 作用對象 | 五金 |
| 適用行業 | 裝潢行業 太陽能光伏 汽車配件 軌道交通 |
| 布局形式 | 立式 |
| 作用對象材質 | 鋁型材 |
| 品牌 | 明美數控 |
| 型號 | SCX3+1-CNC-3000 |
| T型槽數目 | 1 |
| 質量認證 | ISO9001 |
性能特點：
1、適用于工業鋁合金型材、門窗、幕墻鋁合金型材的圓孔、槽孔、鎖孔、異形孔等以及鋁型材的銑削、倒角、平面
雕刻等工序的加工。
2、主軸采用風冷電主軸，功率3kw，轉速0～18000rpm，精度高，安全性好，可靠性高。
3、采用臺灣新代CNC數控系統。配備專業CAD-CAM編程軟件。自動轉換加工G代碼，操作簡單，效率高，勞動強度低。
運動副全部采用進口導軌、滑塊，X軸采用高精度斜齒輪、斜齒條傳動，Y軸、Z軸采用高精度滾珠絲扛傳動。傳動
平穩，有效提高整機精度。

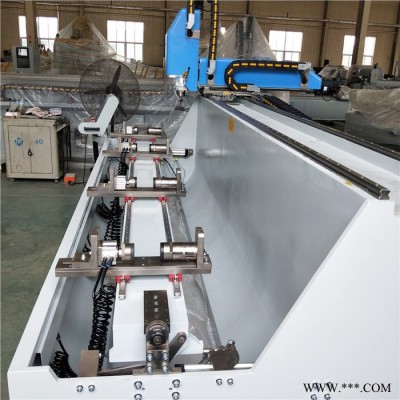

4、工作臺翻轉180度。-90度～0度～+90度，型材一次裝夾可以實現三面加工，加工深通孔（異形孔）時，通過工作臺
翻轉實現深孔加工，提高效率，質量好。
5、采用手動泵供油系統，刀具采用系統控制噴霧冷卻裝置。
6、主要電器件、斷路器、交流接觸器均采用法國施耐德產品。
7、機床主要部件采用鋼結構全部經過失效處理。
主要參數：
| 電源 | 380V 50Hz |
| 總功率 | 7.5Kw |
| 電主軸功率 | 3kw |
| 工作壓力 | 0.5～0.8MPa |
| 轉速 | 18000rpm |
| X軸行程 | 3000mm |
| Y軸行程 | 500mm |
| Z軸行程 | 330mm |
| X軸速度 | 50000mm/min |
| Y軸、Z軸速度 | 15000mm/min |
| 外形尺寸 | 4180x1600x2200mm |
| 重量 | 約1400kg |
SKX-3+1-CNC-3000數控鉆銑床主要元件配置表
| 序 號 | 原 氣 件 名 稱 | 品 牌 | 品牌地 |
| 1 | 數控系統 | 新代 | 臺灣 |
| 2 | 直線導軌副 | 上銀 | 臺灣 |
| 3 | 顯示屏 | 新代 | 臺灣 |
| 4 | 按鈕是·低壓電器 | 施耐德 | 法國 |
| 5 | 直線軸承 | KSL | 韓國 |
| 6 | 軸承 | SKF | 瑞士 |
| 7 | 滾珠絲杠 | ABBA | 臺灣 |
| 8 | 氣缸 | BESTON | 山東 |
| 9 | 電磁閥 | 亞德客 | 臺灣 |
| 10 | 主軸電機 | JANRON | 中意合資 |
| 11 | 氣管 | 油順 | 臺灣 |
| 12 | 接近開關 | 托尼克斯 | 韓國 |
| 13 | 油水分離器 | 亞德客 | 臺灣 |
| 14 | 齒條 | 斯迪博格 | 德國 |
| 15 | 減速機 | 鋒樺 | 臺灣 |
| 16 | 伺服電機 | 韓宇 | 臺灣（3×1.5KW） |
| 17 | 變頻器 | 金田 | 臺灣 |
