| 安裝方式 | 立式 |
|---|---|
| 刀具數量 | 8.0 |
| 定位精度 | 0.02mm |
| 動力類型 | 機械傳動 |

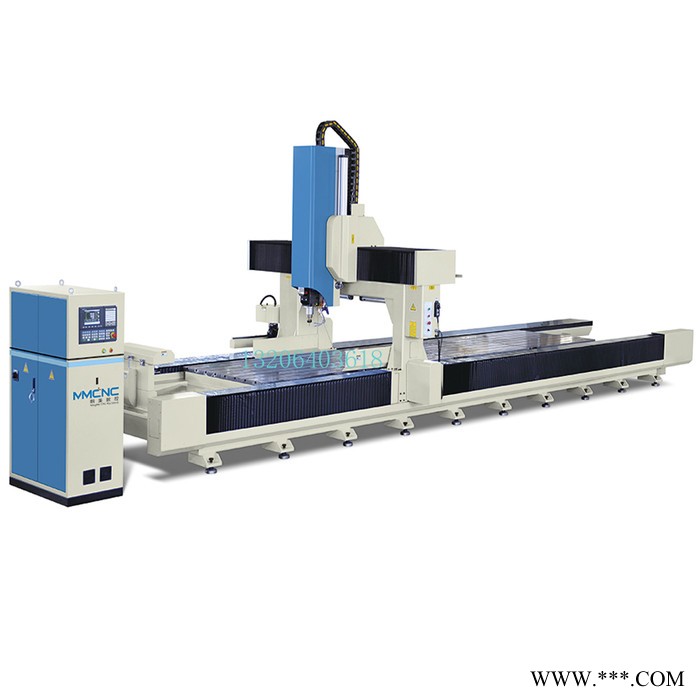

| 類型 | 龍門加工中心 |
| 售后服務 | 保修一年 |
| 主電機功率 | 5.5KW |
| 主軸轉速范圍 | 8000rpm |
| 界面語言 | 中文 |
| 是否庫存 | 是 |
| 作用對象 | 鋁型材 |
| 適用行業 | 航空航天 軌道交通 汽車制造 船舶制造 幕墻篷房 |
| 布局形式 | 立式 |
| 品牌 | 明美 |
| 型號 | JGZX3-CNC-7000 |
| 加工定制 | 是 |
性能特點Equipment Advantages
◎適用于大中型模具制造，船舶，鋁合金結構件的加工，軌道交通、汽車防撞梁、光伏、鋁型材深加工等結構件的加工，是加工精度要求較高，形狀復雜零件和模具行業、航空航天工業的理想設備。
◎采用臺灣新代CNC數控系統控制，機床運動部分采用進口伺服電機和伺服驅動器，定位速度快，運行平穩。
◎數控系統配置文件存儲單元，可儲存上萬個不同的加工程序文件，現場生產中操作者可自由調用，方便快捷。數控系統自身具備故障檢測，斷點恢復，斷電恢復等功能，控制系統采用單元模塊化結構，便于生產現場的維修和維護。
◎設備由于采用先進的CNC數控系統，該機可同時滿足鉆孔、銑削、攻絲及鋸切等多種加工需求。
◎四軸擺頭采用意大利自動換刀18.0KW主軸，可實現自動換刀功能，自動對刀功能。可實現不同規格的鋁材加工。
◎換刀刀庫采用斗笠式（8把）+直排式（8把）16把刀位，滿足型材加工不同孔位快速換刀要求。
◎設有噴霧冷卻功能，有效增加切削鋁型材表面質量，增加刀具使用壽命。
◎研發設計的系統軟件、后處理，滿足不同工藝的精加工要求，操作方便。
◎可實現雙工作區加工模式，即實現一區加工，一區拆卸工件。機床加工交替運行。
◎機床床身為整體重型焊接方式，數控銑床強力切削設計標準。經整體時效退火后，由數控加工中心整體加工而成，機床龍門結構采用整體焊接結構，相對通用機床具有加工精度高，結構穩定，使用年限長等諸多優點。
技術參數Technical Parameter
電源：380V 50HZ 工作壓力：0.6～0.8Mpa
總功率：26KW 電主軸功率：18.0kw
電主軸轉速：24000r/min 電主軸最大輸出扭矩：10.4NM
耗氣量：0.5-0.8Mpa 刀庫：8+8
刀柄規格：HSK-63F 刀具最大安裝長度：150mm
工作臺面：T型工作臺 加工范圍：7000x1500x800mm
加工行程：X7000mm 進給速度：X50m/min
Y1500mm Y25m/min
Z800mm Z10m/min
定位：±0.05mm/500mm 重復定位：±0.03mm/500mm
潤滑：自動潤滑系統 冷卻： 油霧泵
外形尺寸11000x3300x3060mm 重量：15000kg
主要元器件配置表：
| 名稱 | 品牌 | 規格 | 產地 |
| 數控CNC控制系統 | 臺灣新代/錸鈉克 |
| 臺灣 |
| 主軸 | HSD/Hiteco |
| 意大利 |
| 變頻器 | 臺達 |
| 臺灣 |
| 伺服電機 | 安川 |
| 日本 |
| 減速機 | 新寶 |
| 日本 |
| 導軌 | ABBA/上銀 |
| 臺灣 |
| 滑塊 | ABBA/上銀 |
| 臺灣 |
| 齒條 | 亨利安 |
| 德國 |
| 氣動元件 | 亞德客 |
| 臺灣 |
| 電氣件 | 西門子/施耐德 |
| 德國/法國 |
|
| | |
