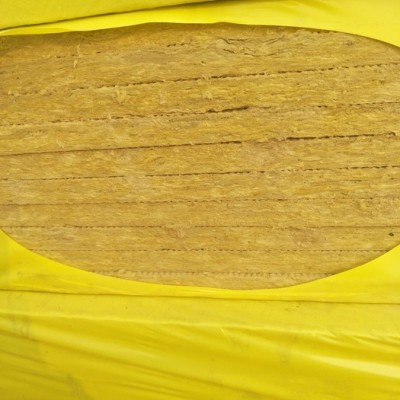

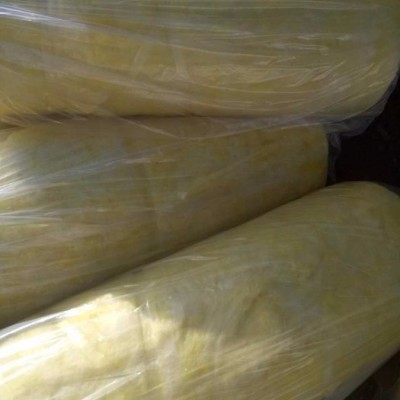

| 材質(zhì) | 棉 |
|---|---|
| 產(chǎn)地 | 北京 |
| 導(dǎo)熱系數(shù) | 0.018 |
| 等級 | A級 |
| 斷裂伸長率 | 0.02 |
| 規(guī)格 | 1200*600 |
| 抗彎強(qiáng)度 | 國標(biāo) |
| 抗壓強(qiáng)度 | 國標(biāo) |
| 類別 | 保溫棉 |
| 使用溫度 | 1000℃ |
| 形態(tài) | 層狀 |
| 形狀 | 長方形 |
| 顏色 | 黃色 |
| 應(yīng)用范圍 | 外墻 |
| 用途 | 保溫隔熱 |
| 種類 | 保溫棉 |
| 芯材 | 玻璃棉 |
| 品牌 | 華美 |
| 加工定制 | 是 |
| 低溫彎折 | 不限 |
離心玻璃棉對聲音中高頻有較好的吸聲性能。影響離心玻璃棉吸聲性能的主要因素是厚度、密度和空氣流阻等。密度是每立方米材料的重量。空氣流阻是單位厚度時(shí)材料兩側(cè)空氣氣壓和空氣流速之比。空氣流阻是影響離心玻璃棉吸聲性能的重要因素。流阻太小，說明材料稀疏，空氣振動(dòng)容易穿過，吸聲性能下降；流阻太大，說明材料密實(shí)，空氣振動(dòng)難于傳入，吸聲性能亦下降。在實(shí)際工程中，測定空氣流阻比較困難，但可以通過厚度和容重粗略估計(jì)和控制。1、隨著厚度增加，中低頻吸聲系數(shù)顯著地增加，但高頻變化不大（高頻吸收總是較大的）。2、厚度不變，容重增加，中低頻吸聲系數(shù)亦增加；但當(dāng)容重增加到一定程度時(shí)，材料變得密實(shí)，流阻大，吸聲系數(shù)反而下降。對于厚度超過5cm的容重為16Kg/m3的離心玻璃棉，低頻125Hz約為0.2，中高頻（>500Hz）的吸聲系數(shù)已經(jīng)接近于1了。當(dāng)厚度由5cm繼續(xù)增大時(shí)，低頻的吸聲系數(shù)逐漸提高，當(dāng)厚度大于1m以上時(shí)，低頻125Hz的吸聲系數(shù)也將接近于1。當(dāng)厚度不變，容重增大時(shí)，離心玻璃棉的低頻吸聲系數(shù)也將不斷提高，當(dāng)容重接近110kg/m3時(shí)吸聲性能達(dá)到大值，50mm厚、頻率125Hz處接近0.6-0.7。容重超過120kg/m3時(shí)，吸聲性能反而下降，是因?yàn)椴牧献兊弥旅埽懈哳l吸聲性能受到很大影響，當(dāng)容重超過300kg/m3時(shí)，吸聲性能減小很多。建筑聲學(xué)中常用的吸聲玻璃棉的厚度有2.5cm、5cm、10cm，容重有16、24、32、48、80、96、112kg/m3。通常使用5cm厚，12-48kg/m3的離心玻璃棉。
