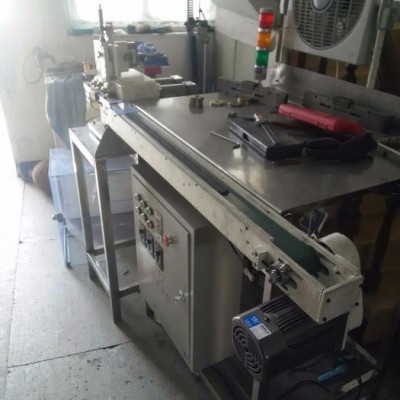

YX—007型橡膠條雙刀分切機說明書

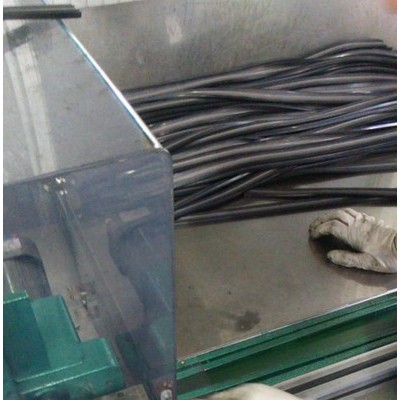

一：本機適用于分切雨刷膠條，刮片等橡膠條類產品。

二：分切機基本數據如下：

  1 電源參數

電機電壓：220VAC/50HZ單相/250W

控制電壓：220VAC/50HZ單相

2       機臺采用特殊型材框架

機臺面板選用**304不銹鋼材質，主機使用2316耐腐蝕性，耐磨性強的材料。

3       傳動 電控方式

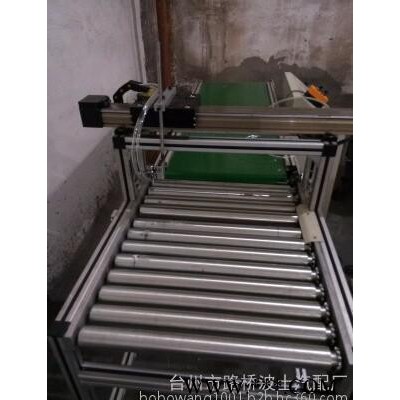

伺服電機（61K250RGU-CFW）齒輪傳動，后置輸送帶，伺服電機平帶傳動，電機使用變頻器調控（轉速90-1400rpm）。

4       有效切割范圍

切割長度：350mm-1200mm

切割厚度：0.3mm-2mm

切割寬度：10mm-50mm

切割精度厚度控制在0.01mm內

中分和偏分都可調整切割

5       合金刀片 輸送輪 配置尺寸

合金刀片：內孔Φ22mm，隨機配2片，外圓小于Φ64mm，厚度1.2mm

耐磨銅制輸送輪：內孔Φ16mm,隨機配2個，外圓51.8mm，厚度7mm

     合金刀片（36點/片）的每個切割點，可切割產品的數量（參考值3000條-5000條），應根據各個廠家的實際產品特性為準。

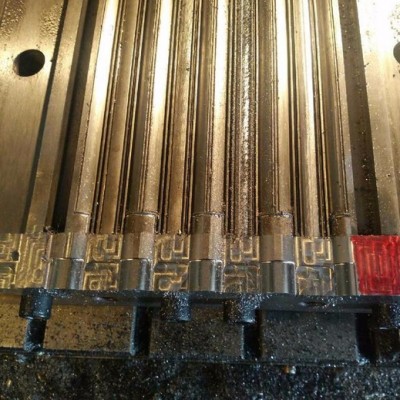

6       刀模夾具需要廠家定制，更換刀模夾具及調試，有視頻資料提供參考。

7       后續服務

（1）    賣方負責設備的打包及運至指定物流公司（不含托運費）。

（2）    賣方負責指導設備的調試及后續維護服務。

（3）    承諾終身跟蹤服務。
