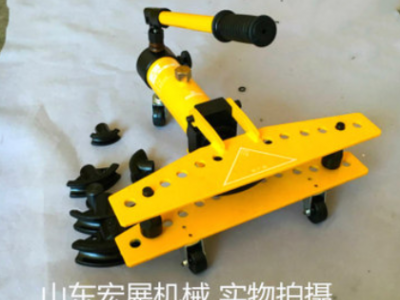

手動液壓彎管機產品用途

SWG-2A手動液壓彎管機主要用于電力施工，公鐵路建設，鍋爐、橋梁、船舶、家俱，裝潢等方面的管道鋪設及修造，手動液壓彎管機除了具備彎管功能外，還能將油缸作為液壓千斤頂使用。

產品參數

手動液壓彎管機型號：SWG-2A

最大工作壓力：    44mpa

最大工作行程：    250mm

彎管角度：        π/2≤π

曲率半徑：        4D

液壓油牌號：      N15

管子外徑系列：    21.3×2.75 26.7×2.75 33.5×3.25

42×3.25 48×3.5 60×3.5

整機重量：       60kg

外形尺寸：       76×38×23cm

注意事項

@@手動液壓彎管機使用前首先檢查油箱內的油是否充足，如不足應加滿。

@@工作前開關—定要關死；否則壓力打不上，并把加油螺塞擰松，以便油箱通氣.

@@所彎管材的外徑一定要與彎模凹槽貼合，否則工件會產生凹癟現象或?qū)⒛Ｗ訚q裂。

@@焊接管的焊縫在要處于彎曲處正外側或正內側。彎曲過程中兩支承輪要同時轉動且工件在支承輪的凹槽內滑動，如單面不動應停止操作。

SWG-2A手動液壓彎管機使用方法

@@將手動液壓彎管機開關擰緊、支承輪和模子與被彎工件接觸部位涂潤滑油脂。

@@根據所彎管材大小，選擇相應的彎模，裝在活塞桿頂端，將兩個支承輪相應的尺寸槽面向著彎模，特別注意支承輪應放在翼板面邊的所相應尺寸孔內，“最大規格最外孔。以此類推。避免兩支承輪位置不對稱，造損壞模子及機件。

@@放好工件后將上翼板蓋上，先用快泵使彎模壓到工件件，再用慢泵將工件壓到所需角度，彎好后打開關,工作活塞將自動復位，翻開上翼板，將工件取出。聯系人：黨美               聯系電話：15069790052
