抗陽(yáng)極氧化感光顯影防護(hù)油墨（F8）

**部分 簡(jiǎn)介

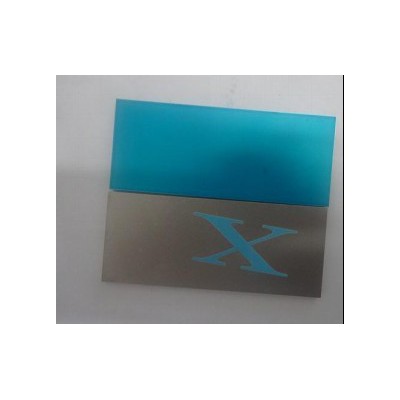

在鎂鋁合金板、不銹鋼材料等加工過(guò)程中起臨時(shí)性保護(hù)作用，主要應(yīng)用于手機(jī)外殼、電器外殼、銘牌、標(biāo)牌等分切造型、噴砂、陽(yáng)極氧化等表面處理的保護(hù)領(lǐng)域。本產(chǎn)品為紫外光固化產(chǎn)品，效率高、耗能低。傳統(tǒng)防護(hù)油墨抗酸堿能力弱，且需采用堿液脫膜，易腐蝕合金板，清洗困難且產(chǎn)生大量廢堿水。

本產(chǎn)品兼具優(yōu)越的抗酸及抗堿能力，顯影效果精細(xì)，使用安全中性環(huán)保脫膜水進(jìn)行脫膜，對(duì)基板無(wú)傷害。脫膜時(shí)防護(hù)膜成碎片狀脫落，易過(guò)濾及分離，工藝自動(dòng)化程度高，安全環(huán)保。

**部分 物化特性

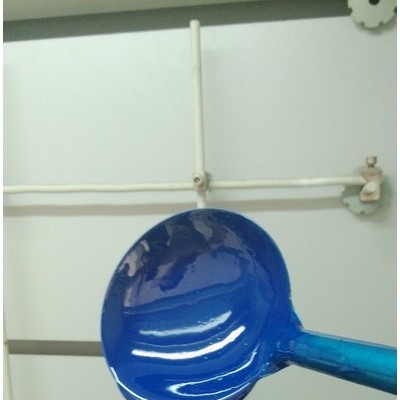

◎ 勻質(zhì)性…………………藍(lán)色，半液態(tài)

◎ 細(xì)度……………………￡ 5 mm

◎ 粘度 …………………10000-20000 mPa.s-1（旋轉(zhuǎn)粘度計(jì)，25℃）

◎ 固化方式……………熱烤（105oC，10分鐘） UV曝光（能量1700-2000 mJ/cm2）

◎ 顯影方式……………1%Na2CO3溶液沖洗

第三部分 測(cè)試工藝流程

第四部分 使用方法

（a）使用工藝及方法

1、噴涂：將本產(chǎn)品添加專(zhuān)用稀釋劑（建議添加量為防護(hù)油墨質(zhì)量的0.7-0.9倍）進(jìn)行稀釋?zhuān)瑪嚢?-10分鐘待油墨均勻后，選擇噴涂機(jī)進(jìn)行噴涂（建議壓力0.4-0.6 MPa）。

2、熱烤：105oC，10分鐘

3、UV曝光：能量1700-2000 MJ/cm2

4、顯影：1%Na2CO3溶液沖洗

5、脫膜：65℃，中性環(huán)保脫膜水

（b）注意事項(xiàng)

1、前烤溫度、時(shí)間以及UV能量大小（與UV燈管功率和輸送帶轉(zhuǎn)速有關(guān)）決定膜層固化效果，請(qǐng)選擇適合的固化工藝。

2、建議生產(chǎn)環(huán)境：溫度20-25 oC，濕度<50o。

3、如需調(diào)整粘度請(qǐng)使用我司專(zhuān)用稀釋劑或做匹配試驗(yàn)后添加。

4、噴涂前請(qǐng)仔細(xì)檢查并確認(rèn)板面的潔凈度。

注：

（1）客戶(hù)如需樣品須填寫(xiě)客戶(hù)寄樣登記表，并支付相關(guān)樣品費(fèi)及其運(yùn)費(fèi)。

（2）產(chǎn)品技術(shù)咨詢(xún)電話(huà)：黃工，020-85231089
